交换机access、hybrid、trunk口的区别、特点、应用场景以及如何配置

在数据中心和大型企业网络环境中，交换机是作为局域网的核心设备。它不仅能够连接不同的网络设备，还能够通过划分虚拟局域网（VLAN）来优化网络性能和安全性。而端口模式的配置决定了交换机端口如何处理VLAN标签。

下文主要讲解交换机的三种端口模式Access、Hybrid 和 Trunk，它们的特点、应用场景、如何配置以及区别。

交换机三种端口模式：Access、Trunk、Hybrid

交换机端口在二层转发时，最核心的动作就是处理 VLAN 标签（802.1Q Tag）。根据对标签的处理方式，端口被划分为三种模式。

Access

端口仅属于一个 VLAN，也就是发出的帧不带标签，收到的帧一律打上该 VLAN 标签（PVID）。通常用于接入主机、服务器等终端设备。

配置命令（以VLAN10为例）：

Cisco：
switchport mode access;
switchport access vlan 10;

华为：
port link-type access;
port default vlan 10;

Trunk

端口可以同时加入多个 VLAN，适用于交换机之间的链路互联。工作原理是发出的帧除 PVID外，全部带标签；收到的帧，带标签的保留，不带标签的则打上 PVID 所属标签。

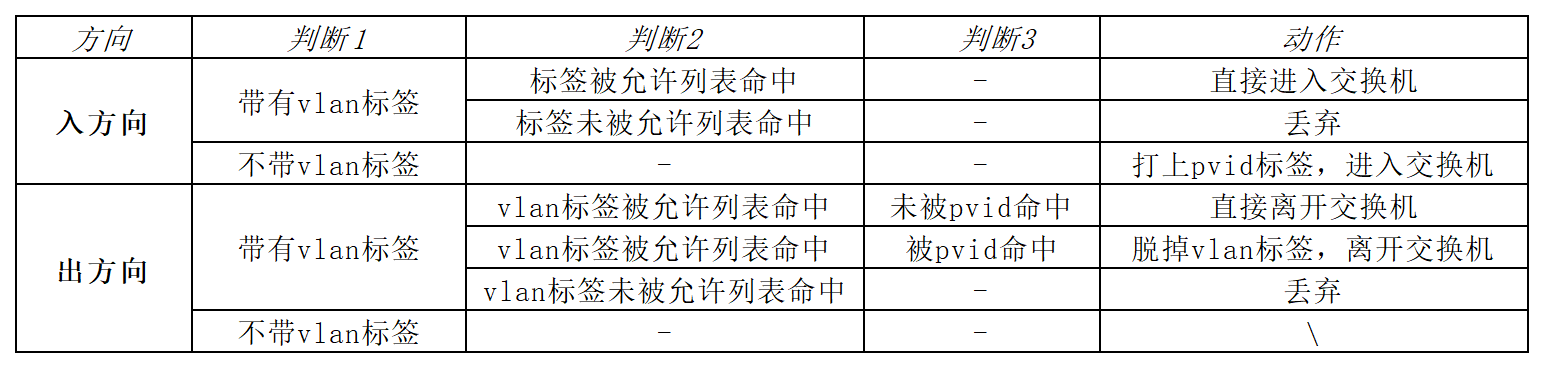

总结trunk的判断逻辑如下：

交换机trunk端口判断逻辑

配置命令：

Cisco：
interface GigabitEthernet 1/0/1
switchport mode trunk;
switchport trunk encapsulation dot1q;
switchport trunk native vlan 10
switchport trunk allowed vlan 10,11,20;


华为：
interface GigabitEthernet0/24;
port link-type trunk;
port trunk pvid vlan 10;
port trunk allow-pass vlan 10,11,20;

Hybrid

Hybrid是华为系命令厂家中交换机具备的一种额外的模式，这种模式被设计用来兼容access模式和trunk模式，Hybrid 端口允许部分 VLAN 帧不带标签（untagged），部分带标签（tagged），灵活性更高。

Hybrid接口共有三个参数：

tagged vlan（带标签 VLAN）：从该端口发出的数据帧，保留原有的 802.1Q 标签（即带着 VLAN ID 出去）。
untagged vlan（不带标签 VLAN）：从该端口发出时，剥去 802.1Q 标签，变成标准以太网帧。
pvid（这里的pvid与trunk的pvid不可混淆，二者有一定的区别）

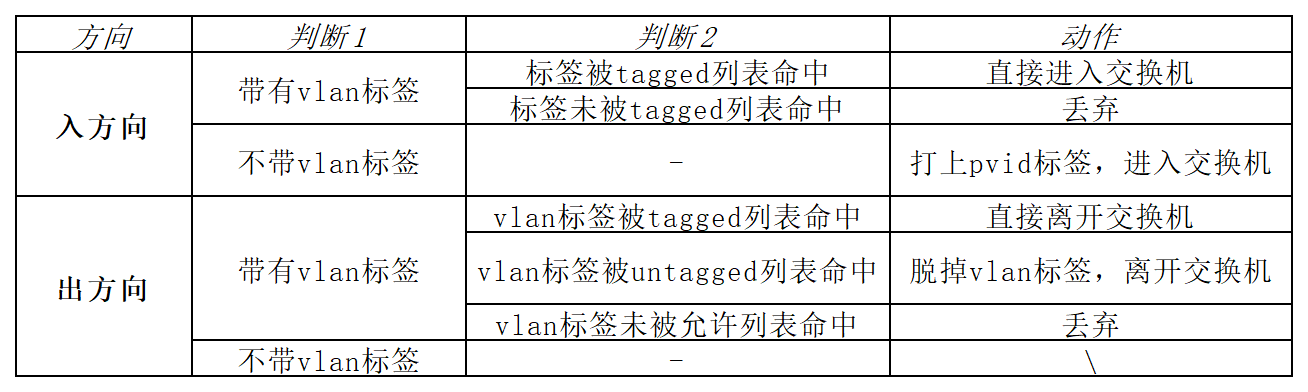

总结Hybrid的判断逻辑如下：

交换机hybrid端口判断逻辑

对比Trunk的判断逻辑表和Hybrid判断逻辑表，可以发现pvid在两个模式下的生效的作用略有不用。在hybrid模式下面，pvid只生效于入接口方向，在出方向上不考虑pvid，出方向只检查vlan标签被tagged/untagged列表匹配情况。而到了Trunk接口模式下，情况就有所变化了。在入方向上，pvid的逻辑完全继承了hybrid模式的逻辑，但在出方向上，在匹配逻辑上Trunk会多考虑一个环节，就是是否匹配pvid，如果匹配上了pvid，数据帧会被脱掉vlan标签转发，而hybrid根本不检查pvid，全部都执行直接转发的动作。

配置命令：

华为：
interface GigabitEthernet0/24;
port link-type hybrid;
port hybrid pvid vlan 10;
port hybrid untagged vlan 10;
port hybrid tagged vlan 20

横向对比表与应用场景

特性	Access	Trunk	Hybrid
所属 VLAN 数	1 个	多个（允许列表）	多个（允许列表）
发出帧标签规则	全部 Untagged	PVID Untagged，其他 Tagged	按 VLAN 手工设置 Tagged/Untagged
收到无标签帧处理	打上所属 VLAN 标签	打上 PVID 标签	打上 PVID 标签（若该 VLAN 允许通过）
收到带标签帧处理	丢弃（VLAN 不一致则丢弃）	检查是否在允许列表	检查是否在允许列表
典型应用	终端接入	交换机间互联	灵活 VLAN 部署，如 IPTV、管理网段混传
